🌡️ Як Обрати Циркуляційний Насос: Експертний Гайд по Оптимізації Теплових Систем

Надійне та ефективне функціонування сучасних систем опалення та гарячого водопостачання (ГВП) неможливе без примусової циркуляції теплоносія, яку забезпечують Циркуляційні насоси. Правильний вибір цього обладнання є критично важливим, оскільки він прямо впливає на рівномірність прогріву радіаторів, енергоспоживання системи та загальний комфорт у приміщенні. Головне завдання циркуляційного насоса — не створювати високий тиск, а долати гідравлічний опір труб, фітингів та теплообмінників для забезпечення необхідної витрати теплоносія. Сучасні насоси поділяються на моделі з "мокрим" та "сухим" ротором, а інверторні та електронно-керовані агрегати (ЕКО) дозволяють автоматично адаптуватися до мінливих потреб системи, забезпечуючи значну економію електроенергії. Вибір ґрунтується на точних гідравлічних розрахунках, включаючи потужність котла та довжину трубопроводу. Професійні Циркуляційні насоси для будь-яких потреб доступні до замовлення по всій території України. Для замовлень на суму від 5000 грн діє безкоштовна доставка у великі міста, такі як Київ, Львів, Одеса, Харків, Дніпро, Запоріжжя, Житомир, Кривий Ріг, Черкаси, Вінниця, Полтава та Суми, що гарантує швидке та вигідне оснащення вашої системи опалення.

⚙️ 1. Типи Конструкцій: "Мокрий" та "Сухий" Ротор

Циркуляційні насоси поділяються на два основні конструктивні типи, які визначають їхнє застосування, ефективність та рівень шуму.

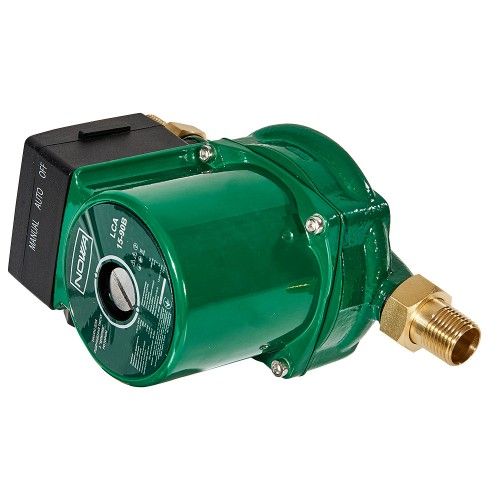

1. Насоси з "Мокрим" Ротором (Wet Rotor):

   • Принцип: Ротор двигуна та робоче колесо занурені безпосередньо в теплоносій. Вода виконує функцію мастила для підшипників та охолоджує двигун.

   • Переваги: Низький рівень шуму, що ідеально підходить для встановлення у житлових приміщеннях (кухні, котельні). Простота конструкції, відсутність потреби в складному обслуговуванні.

   • Обмеження: Нижчий ККД (до 50%) через опір води та необхідність надійного герметизуючого екрана. Використовуються переважно в побутових системах.

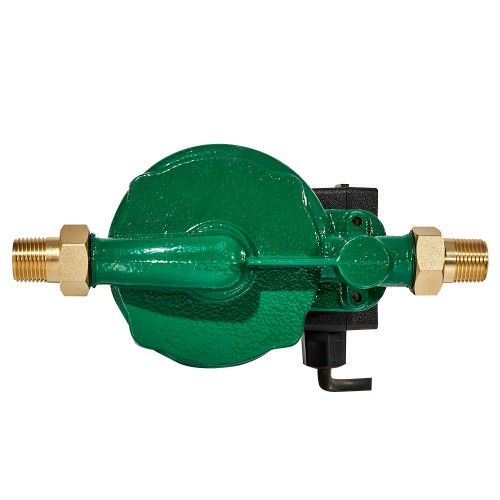

2. Насоси з "Сухим" Ротором (Dry Rotor):

   • Принцип: Ротор та статор повністю ізольовані від теплоносія торцевими ущільненнями. Охолодження відбувається зовнішнім вентилятором.

   • Переваги: Високий ККД (до 80-90%), велика потужність, здатність перекачувати великі об'єми рідини. Використовуються в промислових та великих комерційних системах.

   • Обмеження: Високий рівень шуму, складніші в обслуговуванні, вимагають регулярної перевірки торцевих ущільнень.

📐 2. Гідравлічний Розрахунок: Напір ($H$) та Витрата ($Q$)

Вибір насоса повинен ґрунтуватися не на максимальних показниках, а на відповідності робочої точки (напір та витрата) потребам конкретної системи.

• Витрата Теплоносія ($Q$): Це ключовий параметр, який визначається потужністю котла та необхідним перепадом температур ($\Delta T$) між подачею та зворотною лінією. Стандартний розрахунок:

  • Q=c⋅ΔT0.86⋅P​

  • Де $P$ — потужність котла (ккал/год або Вт), $c$ — питома теплоємність теплоносія (для води $\approx 1$), $\Delta T$ — прийнятий перепад температур (зазвичай 10–20∘C).

  • Емпіричне Правило: Для невеликих побутових систем часто приймають $Q\approx 1$ м³ на годину на кожні 10 кВт потужності котла.

• Напір Насоса ($H$): Напір повинен долати сумарний гідравлічний опір системи. Він не залежить від висоти будівлі, а лише від опору:

  • $H$ розрахунковий $\approx 0.01-0.015$ м на 1 метр довжини трубопроводу. Тобто, на кожні 10 метрів труби потрібен напір 0.1-0.15 метра.

  • Для швидкого побутового розрахунку приймають, що $H$ дорівнює 2–4 метрам для більшості двоповерхових будинків.

💡 3. Енергоефективність та Інтелектуальні Моделі (ECO-насоси)

Сучасні вимоги до енергозбереження зробили циркуляційні насоси об'єктом значних технологічних інновацій.

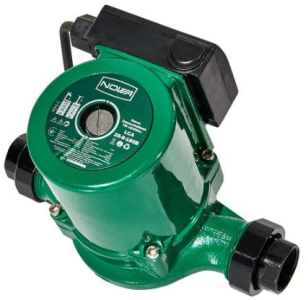

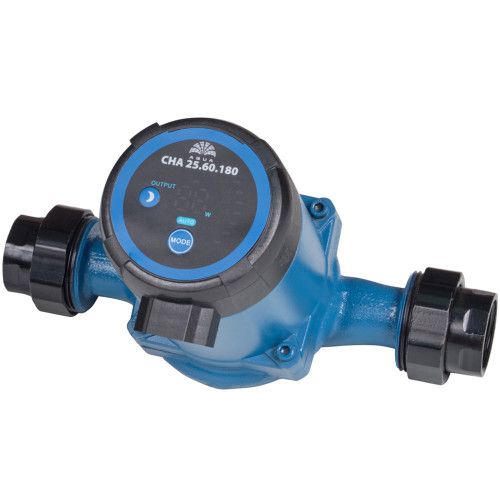

1. Електронно-Керовані Насоси (ЕКО): Це моделі з "мокрим" ротором, оснащені частотним перетворювачем (інвертором) та постійними магнітами.

   • Переваги: Вони автоматично змінюють швидкість обертання двигуна залежно від потреби системи (наприклад, якщо закривається термостатичний клапан на радіаторі, насос знижує потужність).

   • Енергозбереження: Забезпечують економію електроенергії до 70-80% порівняно зі стандартними 3-швидкісними моделями. Це найважливіший фактор, оскільки насос працює практично безперервно протягом усього опалювального сезону.

2. Стандартні 3-швидкісні Насоси: Мають три фіксовані швидкості (потужності), які встановлюються вручну. Вони дешевші, але завжди працюють на встановленій швидкості, навіть коли повна потужність не потрібна. Це призводить до надмірної витрати електроенергії та можливого шуму в трубах через надмірний потік.

🛠️ 4. Технічні Параметри та Маркування

Виробники насосів, таких як Grundfos, Wilo, Halm та інші, використовують універсальне маркування, яке містить усю необхідну технічну інформацію.

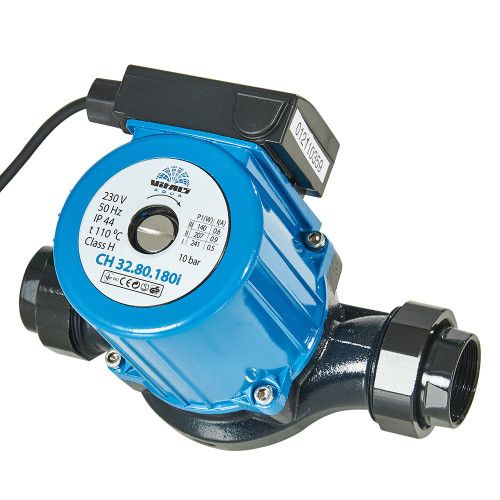

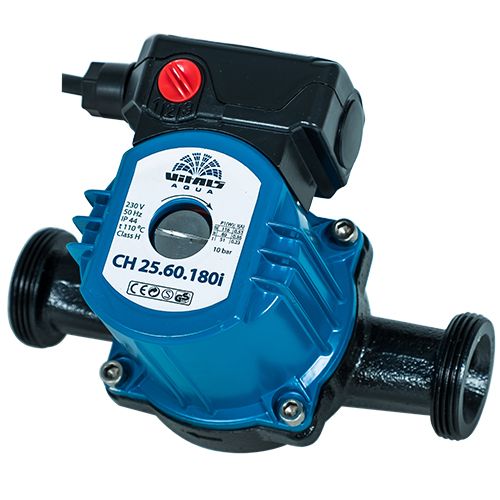

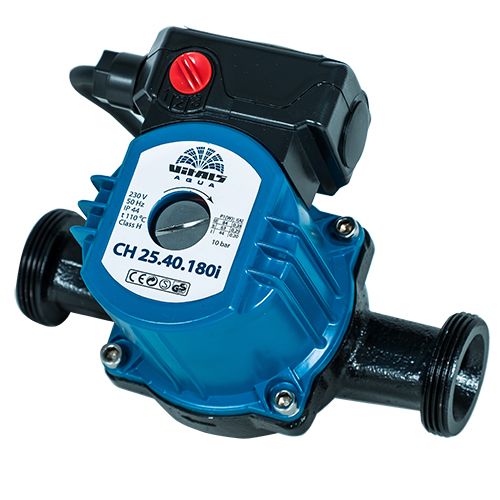

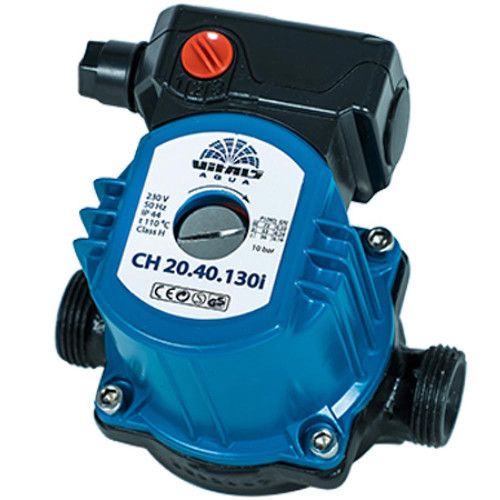

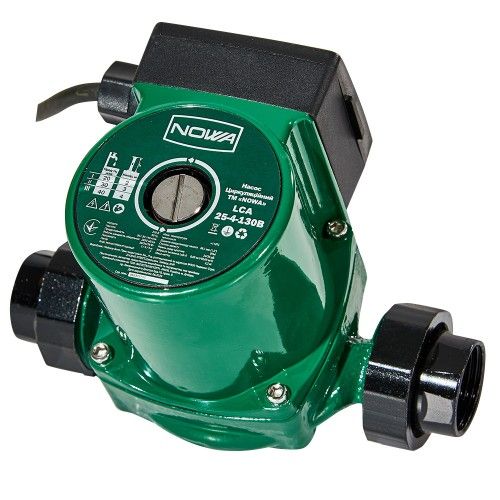

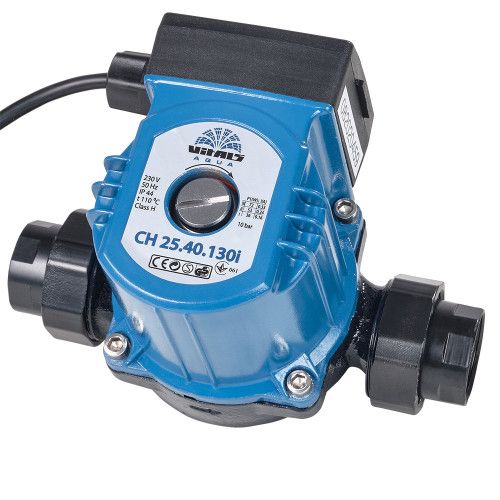

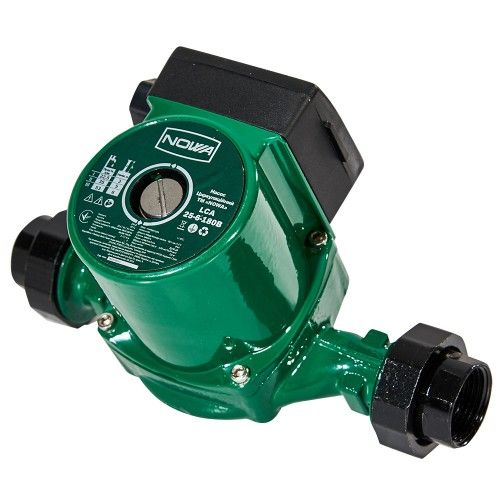

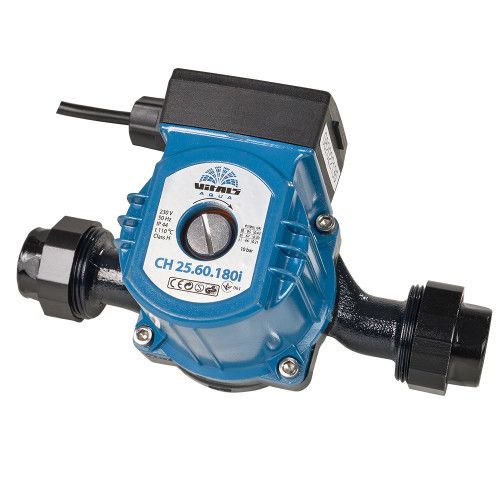

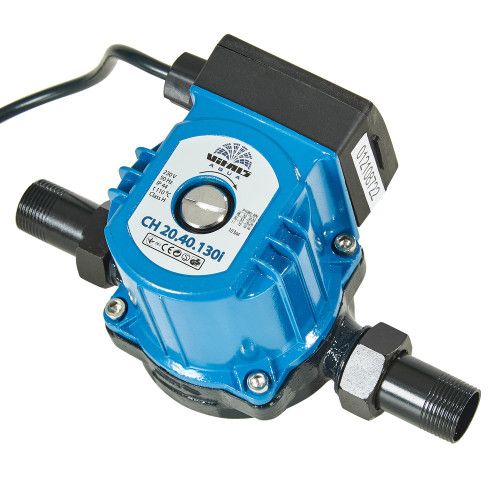

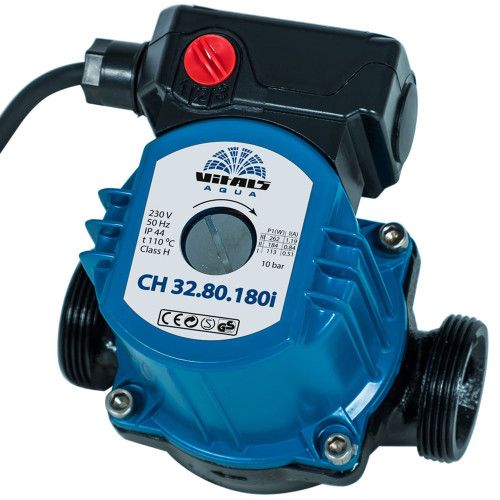

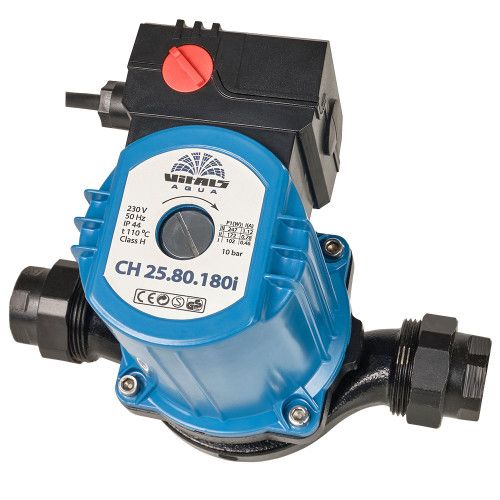

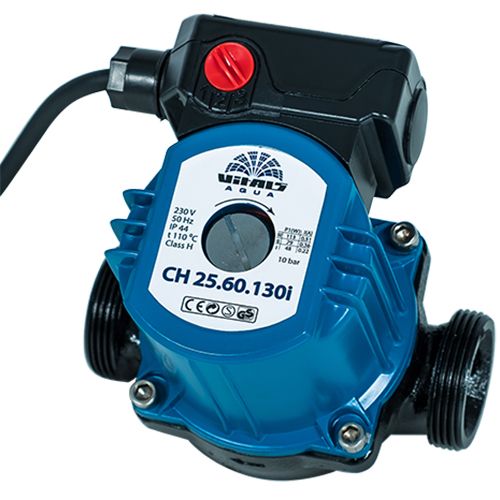

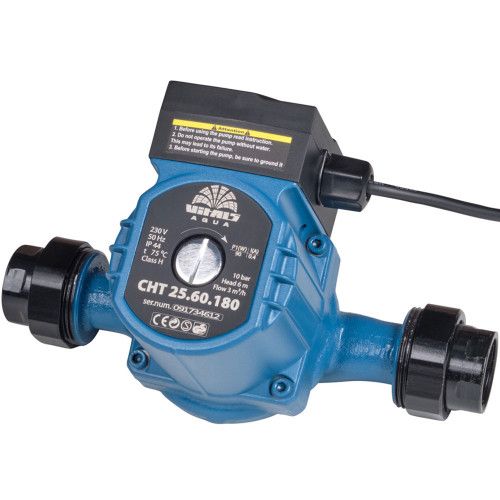

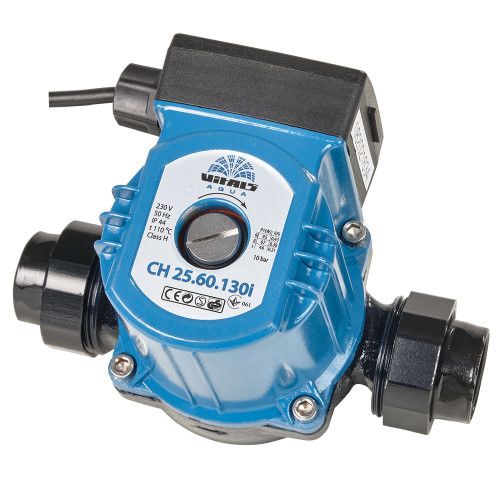

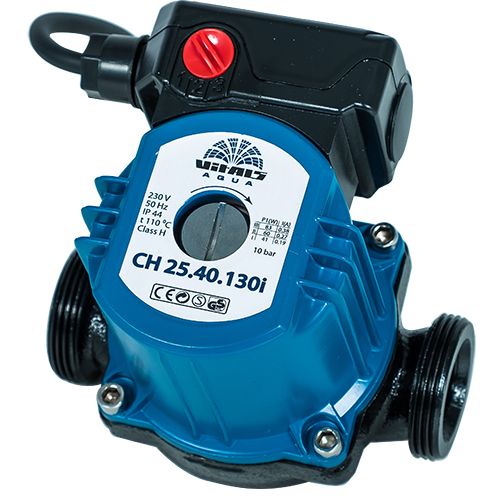

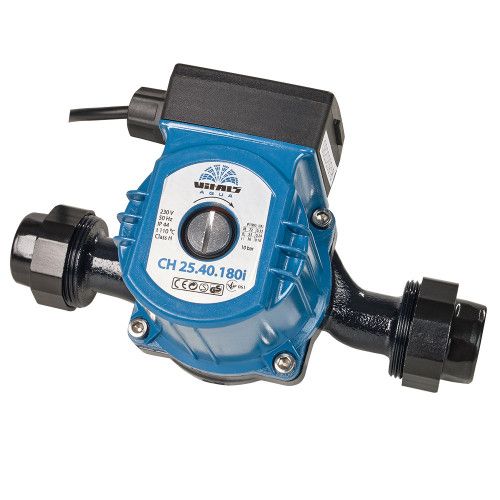

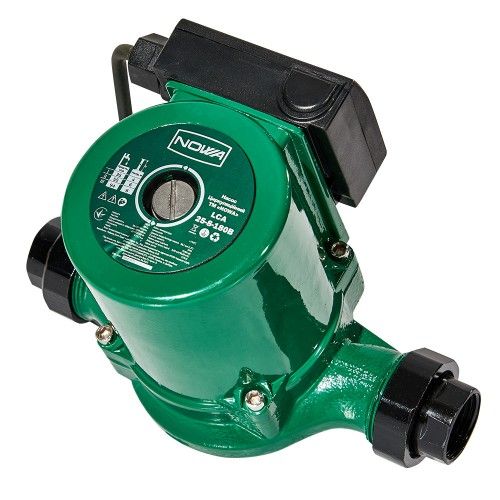

• Стандартне Маркування (наприклад, 25-60):

  • Перше число (25): Номінальний діаметр патрубка (внутрішній) у міліметрах. Це може бути 15, 25 або 32 мм. Більшість побутових систем використовують Ø 25 мм.

  • Друге число (60): Максимальний напір, який може створити насос, виміряний у дециметрах (дм). Таким чином, "60" означає напір 6 метрів.

• Різьбове З'єднання: Більшість побутових насосів монтуються на різьбові з'єднання (гайки-"американки"). Діаметр різьби може бути G1, G1 1/2 або G2.

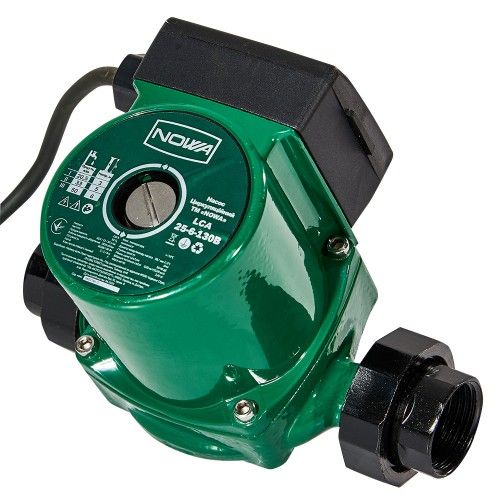

• Монтажна Довжина: Стандартна відстань між центрами патрубків насоса. У побуті це найчастіше 130 мм або 180 мм. Цей параметр критично важливий для заміни насоса без переробки трубопроводу.

🌡️ 5. Робота з Різними Типами Систем

Особливості конструкції та функціоналу циркуляційних насосів диктуються типом інженерної мережі, в якій вони працюють.

1. Системи Опалення: Основний фокус на змінній витраті та економії енергії. Рекомендовано використовувати ЕКО-насоси (з електронним керуванням), які можуть працювати в режимах $\Delta p-v$ (пропорційно тиску) або $\Delta p-c$ (постійний тиск) для адаптації до відкриття/закриття радіаторних клапанів.

2. Системи Гарячого Водопостачання (ГВП): Насоси ГВП забезпечують миттєву подачу гарячої води до крана, не даючи їй охолонути в трубах.

   • Особливості: Вони менші, працюють з вищими температурами, а їхній корпус має бути стійким до корозії (часто латунь або нержавіюча сталь), оскільки теплоносій тут — це питна вода.

   • Режим Роботи: Часто працюють за таймером або від термостата, вмикаючись лише за необхідності.

3. Системи "Тепла Підлога": Вимагають насоса з меншим напором, але здатністю забезпечувати велику витрату, оскільки контури підлоги мають велику довжину. Часто використовуються насоси, вбудовані в насосно-змішувальні групи.

📊 6. Порівняння Типів Насосів та Їхнього Застосування

Правильний вибір конструкції та керування насосом безпосередньо впливає на експлуатаційні витрати та комфорт.

• Зменшення шуму: Надмірний напір, обраний "із запасом", може спричинити шум у радіаторах та трубах (свист, булькання) через високу швидкість теплоносія. Сучасні ЕКО-насоси автоматично запобігають цьому, знижуючи швидкість потоку.

❓ FAQ: Поширені Запитання про Циркуляційні Насоси

1. Чи можна встановити циркуляційний насос "із запасом" потужності?

Це вкрай небажано. Хоча насос "із запасом" гарантовано прокачає систему, це призведе до:

1. Перевитрати Електроенергії: Навіть на мінімальній швидкості потужний насос споживає більше.

2. Шум у Системі: Надмірна швидкість теплоносія викликає гідравлічний шум (свист) у фітингах та радіаторних клапанах.

3. Ерозія Труб: Прискорена течія води може призвести до підвищеної ерозії внутрішніх поверхонь труб.

2. Як правильно встановити циркуляційний насос (положення ротора)?

Насос із "мокрим" ротором завжди повинен бути встановлений таким чином, щоб вал його ротора був розташований строго горизонтально. Це необхідно для того, щоб теплоносій міг повністю змащувати підшипники і відводити від них тепло. Вертикальне розташування вала призведе до швидкого зносу підшипників та поломки. Напрямок потоку вказується стрілкою на корпусі.

3. На якій лінії краще встановлювати насос на подачі чи на звороті?

Рекомендується встановлювати насос на зворотному трубопроводі (обратці), перед котлом.

1. Нижча Температура: На "обратці" температура теплоносія завжди нижча, ніж на подачі, що подовжує термін служби насоса та ущільнень.

2. Гідравліка: Насос, створюючи розрідження перед котлом, підтримує тиск у всій системі, що є більш стабільним режимом роботи.
