Гідроакумулятори та Розширювальні Баки: Як Обрати, Розрахувати Об'єм та Налаштувати Тиск

💧 Як обрати Гідроакумулятори та Розширювальні Баки: Експертний Гід по Стабілізації Тиску та Опаленню

Гідравлічна стабільність є фундаментом надійності будь-якої інженерної системи, будь то автономне водопостачання приватного будинку чи складний контур опалення. ГІДРОАКУМУЛЯТОРИ ТА РОЗШИРЮВАЛЬНІ БАКИ — це ключові компоненти, які, незважаючи на зовнішню схожість, виконують різні функції: перші накопичують воду під тиском для керування насосом, а другі компенсують температурне розширення теплоносія. Помилка у виборі типу бака, його об’єму або матеріалу мембрани може призвести до критичних наслідків, від розриву труб до виходу з ладу дорогого котельного обладнання. Сучасний ринок пропонує широкий асортимент баків з вуглецевої та нержавіючої сталі, зі змінними та фіксованими мембранами. Професійні баки для будь-яких систем доступні до замовлення по всій території України. Для замовлень на суму від 5000 грн діє безкоштовна доставка у великі міста, такі як Київ, Львів, Одеса, Харків, Дніпро, Запоріжжя, Житомир, Кривий Ріг, Черкаси, Вінниця, Полтава та Рівне, що гарантує швидке та вигідне оснащення вашого об'єкта.

🔵 1. Гідроакумулятор vs Розширювальний Бак: Фундаментальні Відмінності

Хоча обидва пристрої є металевими ємностями з гумовою мембраною всередині, їхнє призначення та конструкція суттєво відрізняються, що диктується фізикою процесів.

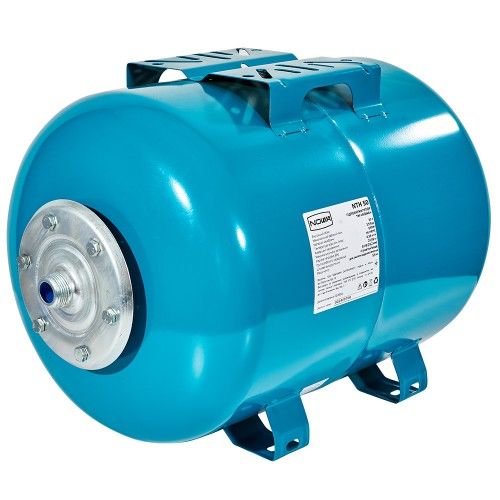

1. Гідроакумулятори (Синій Колір):

   • Призначення: Системи холодного водопостачання (ХВП).

   • Функція: Накопичення води під тиском для зменшення кількості вмикань насоса, захист від гідроударів та створення резервного запасу води.

   • Мембрана: Виготовлена з харчової гуми (EPDM, Butyl), яка не має запаху та безпечна для питної води. Розрахована на високий тиск, але помірні температури.

   • Конструкція: Вода знаходиться всередині мембрани (груші) і не контактує зі стінками бака, що запобігає корозії.

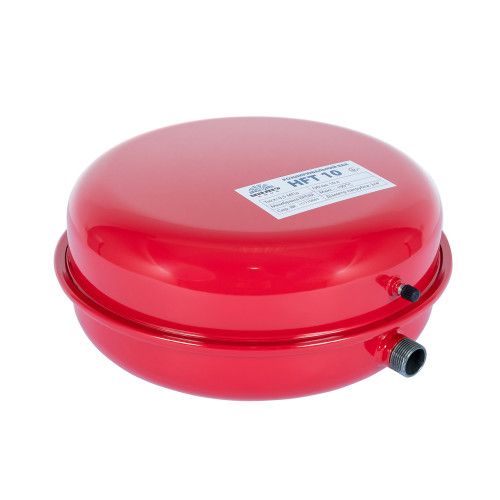

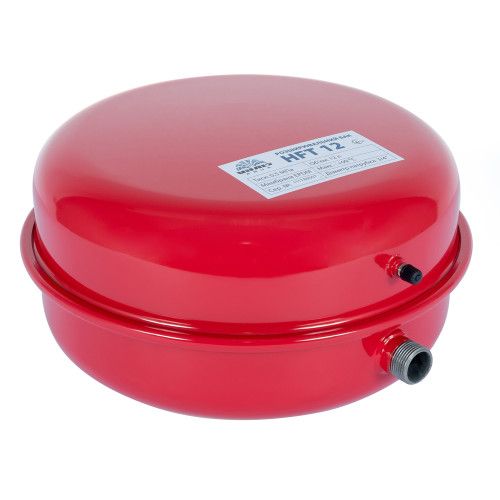

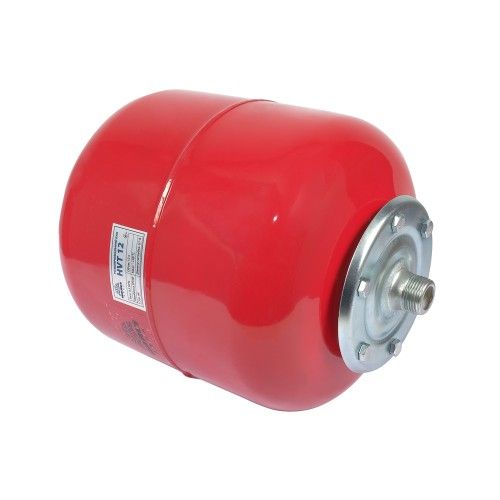

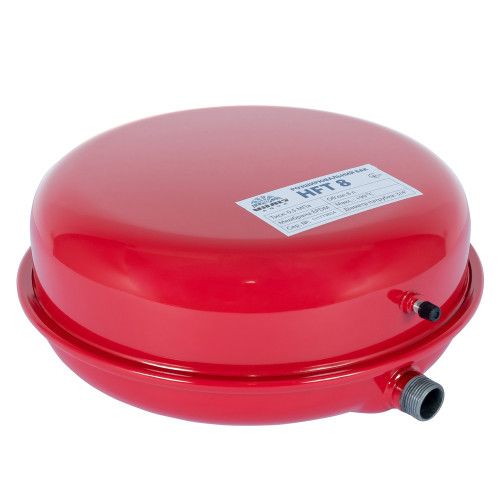

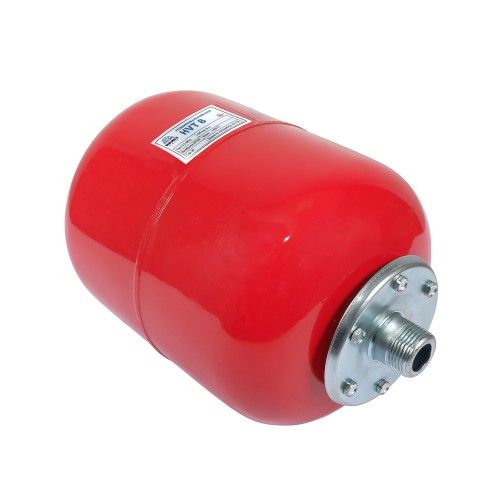

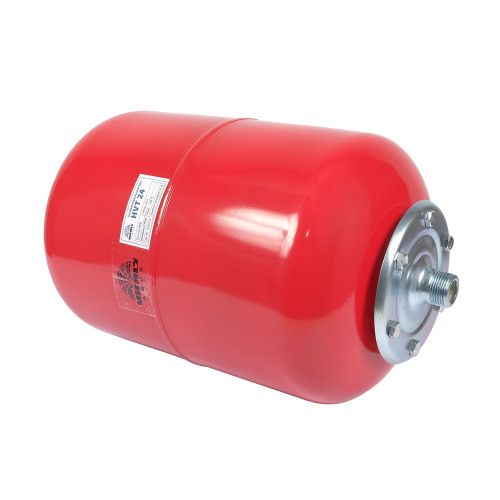

2. Розширювальні Баки (Червоний Колір):

   • Призначення: Системи опалення та геліосистеми.

   • Функція: Компенсація збільшення об'єму води (теплоносія) при нагріванні. Вода не стискається, тому без бака ріст тиску розірвав би труби.

   • Мембрана: Виготовлена з технічної гуми (SBR, EPDM HT), стійкої до високих температур (до +99°C) та агресивних домішок, але не придатної для питної води.

   • Конструкція: Часто мембрана ділить бак навпіл, і теплоносій може контактувати зі стінками.

⚙️ 2. Вибір Гідроакумулятора: Об'єм та Конфігурація

Правильний розрахунок об'єму гідроакумулятора є критичним для довговічності насосного обладнання, оскільки він визначає частоту циклів "старт-стоп".

• Розрахунок Об'єму ($V$): Головне завдання — не допустити перегріву двигуна насоса через часті пуски. Формула враховує максимальну продуктивність насоса ($Q_{max}$) та допустиму кількість пусків на годину ($N$). Для побутових насосів (до 1.5 кВт) емпіричне правило таке:

  • Потужність до 1 кВт: Бак 24–50 літрів.

  • Потужність 1–1.5 кВт: Бак 50–80 літрів.

  • Потужність понад 1.5 кВт: Бак 100 літрів і більше.

  • Важливо: Більший об'єм завжди кращий для насоса, оскільки збільшує паузи між включеннями, але займає більше місця.

• Тип Встановлення:

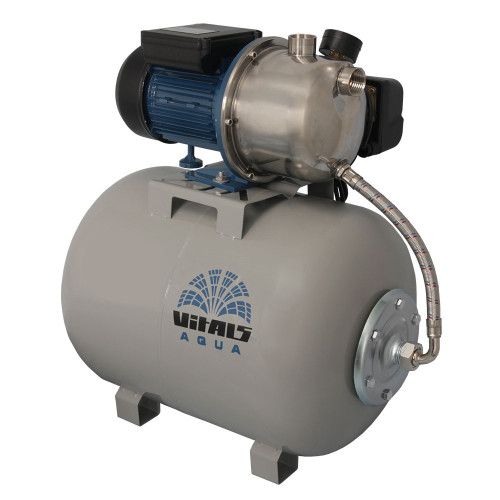

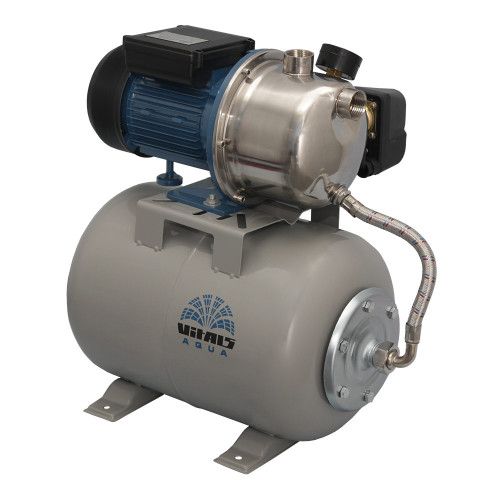

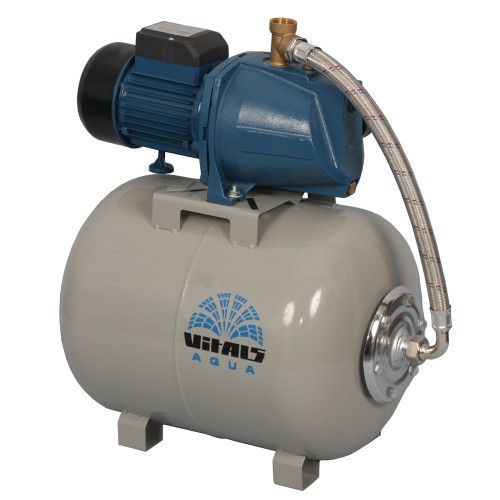

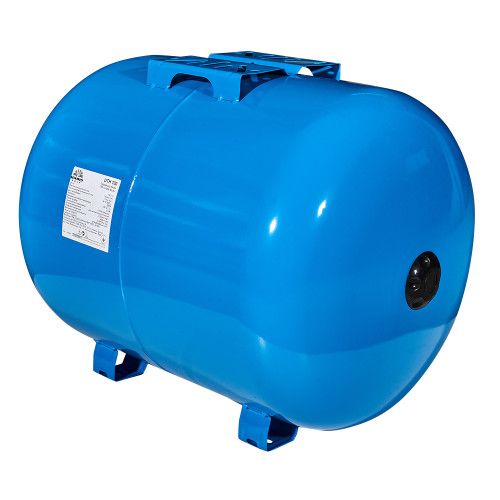

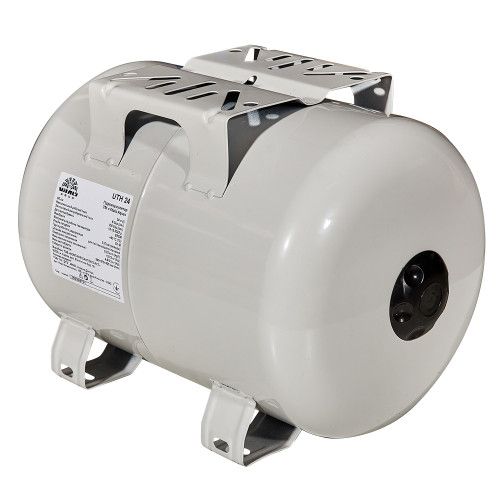

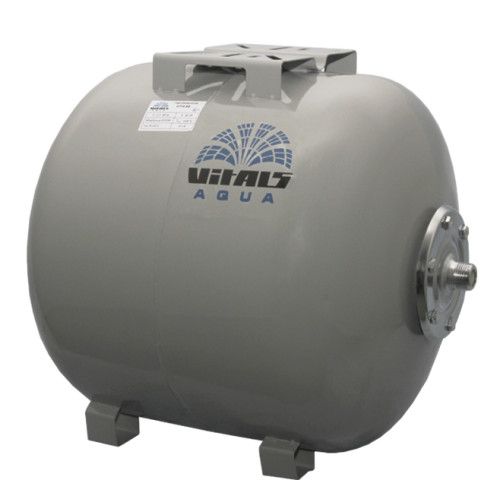

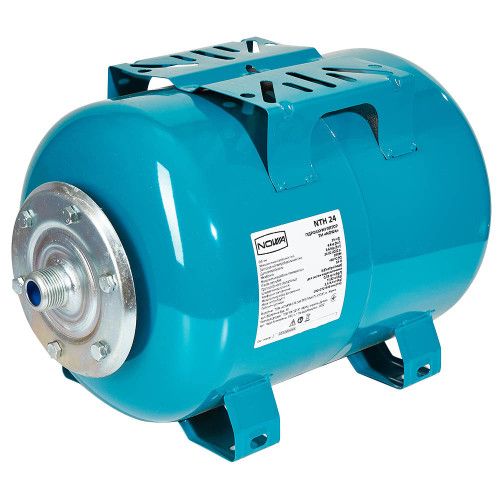

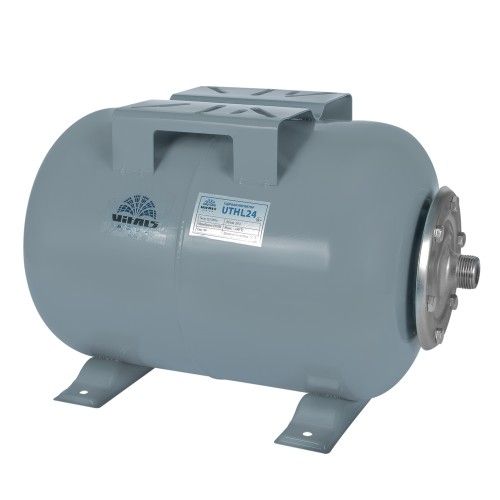

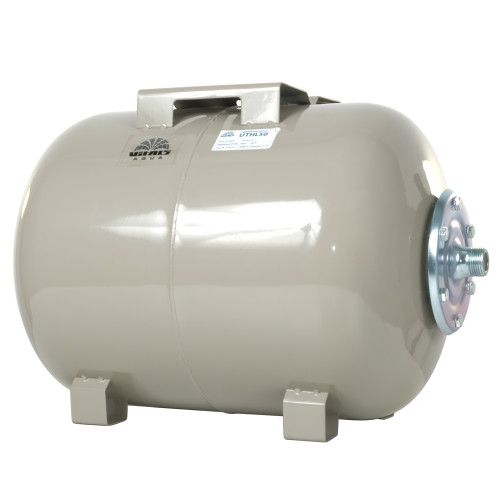

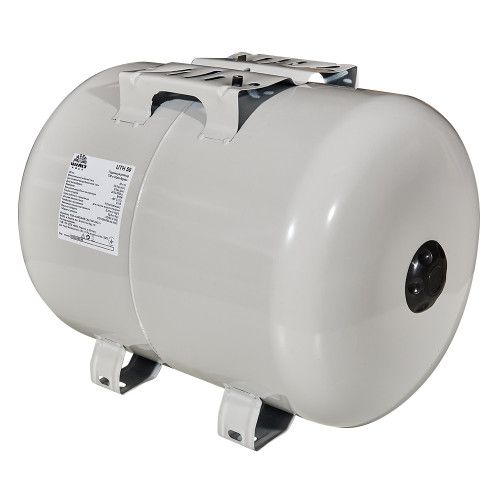

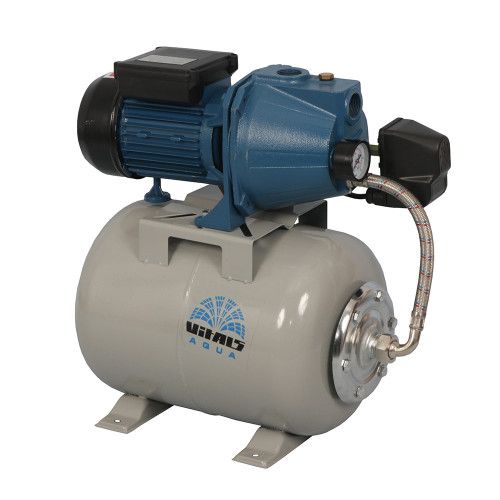

  • Горизонтальні: Мають майданчик для кріплення поверхневого насоса зверху. Це класичне рішення для компактних насосних станцій.

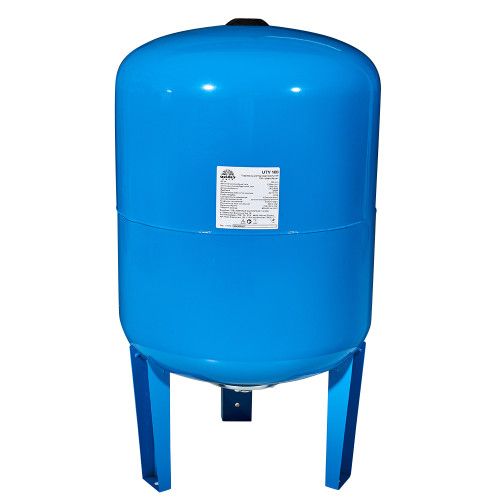

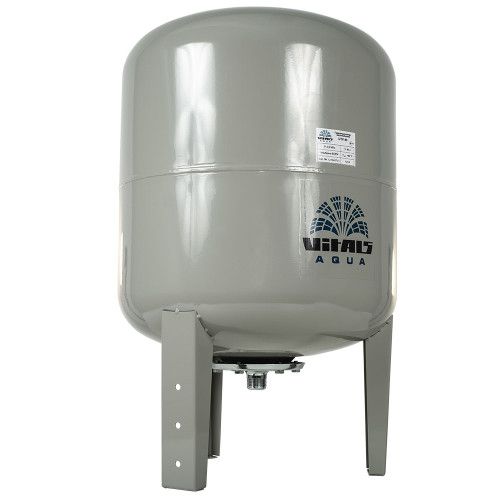

  • Вертикальні: Займають менше площі на підлозі. Використовуються з заглиблювальними насосами або коли поверхневий насос встановлений окремо. У баках понад 100 л вертикальна компоновка сприяє кращому виведенню повітря з водяної камери.

🔥 3. Вибір Розширювального Бака для Опалення

Підбір бака для системи опалення базується на фізичній властивості рідини розширюватися при нагріванні, що вимагає точних розрахунків.

1. Коефіцієнт Розширення: Вода при нагріванні від 10°C до 80°C збільшується в об'ємі приблизно на 4-5%. Якщо в системі використовується антифриз (гліколь), коефіцієнт розширення буде ще вищим (до 7-8%), що вимагає бака більшого об'єму.

2. Формула Підбору: Об'єм бака повинен становити не менше 10-12% від загального об'єму теплоносія в системі (включно з котлом, радіаторами та трубами).

   • Приклад: Якщо в системі 100 літрів води, потрібен бак мінімум на 10-12 літрів. Якщо використовується антифриз — 15 літрів.

3. Запас Міцності: Не рекомендується обирати бак "впритул". Краще взяти модель із запасом об'єму на 20-30%. Це дозволить системі працювати в більш м'якому режимі тиску і компенсує можливі похибки в розрахунках об'єму системи або втрату тиску повітря в баку з часом.

🧬 4. Матеріалознавство: Мембрани та Корпуси

Довговічність бака на 90% залежить від якості змінної мембрани та матеріалу фланця, який контактує з водою.

• Типи Мембран:

  • EPDM (Етилен-пропіленовий каучук): Найбільш універсальний матеріал. Витримує температури до +99°C, еластичний, підходить для питної води. Використовується в якісних гідроакумуляторах та розширювальних баках.

  • Butyl (Бутилкаучук): Має найкращу газонепроникність (повітря не проходить крізь стінки гуми у воду) і високу зносостійкість. Використовується у преміальних серіях для питної води.

  • SBR (Стирол-бутадієновий каучук): Дешевший матеріал для технічної води (опалення). Менш еластичний, не підходить для питного водопостачання.

• Матеріал Фланця: Фланець — це місце входу води в бак.

  • Оцинкована сталь: Економ-варіант, з часом може піддаватися корозії, особливо при пошкодженні покриття.

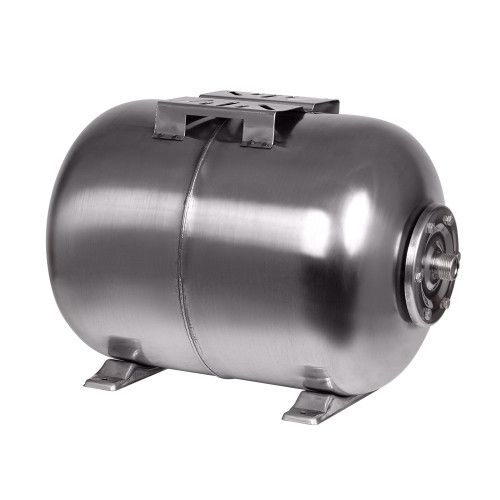

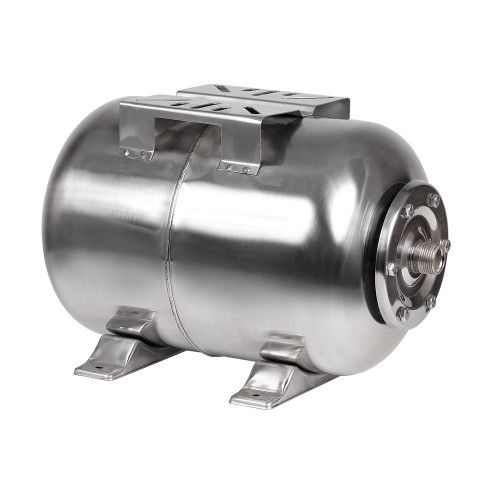

  • Нержавіюча сталь: Обов'язковий вибір для гідроакумуляторів. Гарантує відсутність іржі та довгий термін служби вузла з'єднання.

  • Пластик: Використовується в деяких сучасних моделях, абсолютно не схильний до корозії.

🛠️ 5. Налаштування Тиску та Обслуговування

Придбання бака — це лише половина справи. Для коректної роботи системи критично важливо правильно налаштувати попередній тиск повітря.

1. Налаштування Гідроакумулятора:

   • Тиск повітря в порожньому баку (без води) повинен бути на 10% (або 0.2 бар) нижчим, ніж тиск увімкнення насоса.

   • Приклад: Якщо насос вмикається при 1.5 бар, тиск у баку має бути 1.3 бар. Це гарантує, що мембрана повністю виштовхне воду до моменту запуску насоса, але в системі ще залишиться мінімальний тиск.

2. Налаштування Розширювального Бака:

   • Тиск повітря повинен відповідати статичному тиску системи (висоті стовпа води) плюс запас 0.2 бар, але не менше 1.0 бар для закритих систем.

   • Приклад: Для двоповерхового будинку (висота системи 5 м = 0.5 бар) тиск у баку встановлюють на рівні 1.0–1.2 бар.

3. Обслуговування: Раз на 6 місяців необхідно перевіряти тиск повітря звичайним автомобільним манометром (при злитій воді!). Падіння тиску повітря призводить до розтягування мембрани та її розриву.

📊 6. Порівняльна Таблиця Характеристик

Для швидкого вибору правильного типу бака скористайтеся зведеною таблицею основних відмінностей.

❓ FAQ: Поширені Запитання про Баки

1. Чи можна використовувати синій гідроакумулятор для системи опалення?

Теоретично так, але нераціонально. Мембрана гідроакумулятора (EPDM) витримує температуру, але вона дорожча за технічну мембрану розширювального бака. Крім того, конструкція гідроакумулятора ("груша") розрахована на часте розтягування, тоді як в опаленні важлива стійкість до постійно високої температури. Червоний бак для опалення — це спеціалізоване і більш економічно виправдане рішення.

2. Чи можна використовувати червоний розширювальний бак для питної води?

Категорично НІ. Мембрана в червоних баках виготовлена з технічної гуми (SBR), яка не має харчового допуску. При контакті з водою вона може виділяти шкідливі речовини та надавати воді неприємного запаху і присмаку гуми. Також внутрішні стінки червоних баків часто не мають антикорозійного покриття, придатного для контакту з питною водою.

3. Що станеться, якщо тиск повітря в баку впаде до нуля?

Якщо в повітряній камері зникне тиск, мембрана під тиском води розтягнеться на весь об'єм бака і притиснеться до металевих стінок. Це призведе до:

1. Втрати функціоналу: Бак перестане компенсувати тиск або накопичувати воду (насос почне "тактувати" — вмикатися кожну секунду).

2. Пошкодження мембрани: Гума може перетертися об стінки бака або розірватися біля фланця.

   Тому регулярна перевірка тиску повітря є обов'язковою.
