Вібротрамбовки: Експертний Огляд, Принцип Ударного Ущільнення та Вибір Потужності Двигуна

🚧 Вібротрамбовки: Технологія Ущільнення Ґрунтів, Принцип Роботи та Вибір Двигуна

Якісне ущільнення ґрунту та основи перед будівництвом, прокладанням комунікацій чи асфальтуванням є критично важливим етапом, що забезпечує довговічність та стійкість будь-якої інженерної споруди. Недостатньо ущільнений ґрунт згодом дає усадку, що призводить до руйнування доріг, фундаментів та тротуарів. Вібротрамбовки є високоефективним механізованим інструментом, спеціально розробленим для ущільнення зв'язних (глинистих) та незв'язних (піщаних, гравійних) ґрунтів у важкодоступних місцях, де неможливо використовувати великогабаритні котки. Вібротрамбовки (їх також називають "вібронога" або "трамбувальник") використовують принцип імпульсного ударного впливу, створюючи вертикальну силу, що перевершує власну вагу машини у десятки разів, забезпечуючи коефіцієнт ущільнення до $90-98\%$ за Проктором. Цей інструмент є незамінним при роботі у вузьких траншеях, навколо фундаментів, стовпів та в обмежених міських умовах.

⚙️ 1. Фізичний Принцип Дії та Механізм Ущільнення

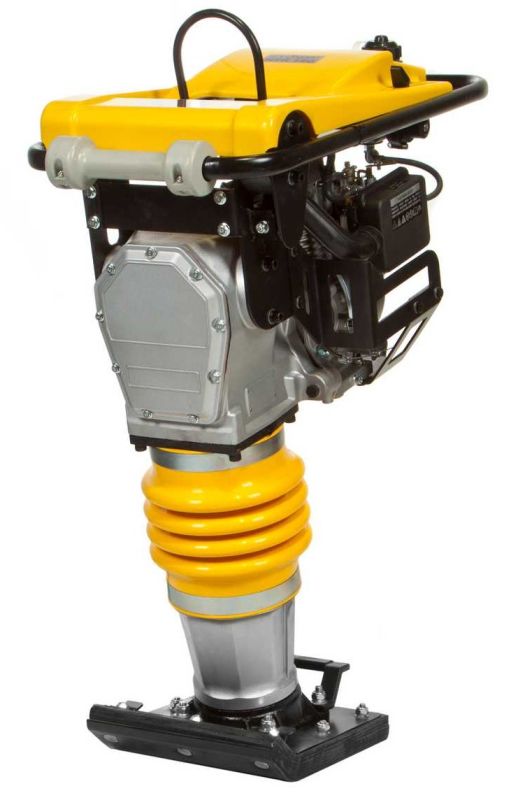

Вібротрамбовка функціонує на основі механічного перетворення обертального руху двигуна на зворотно-поступальний рух робочої плити (башмака).

1. Принцип Роботи: Основна відмінність вібротрамбовки від віброплити полягає в тому, що вона не просто вібрує, а завдає серію потужних вертикальних ударів. Це досягається завдяки кривошипно-шатунному механізму та балансувальному валу з ексцентриком.

2. Частота та Амплитуда: Ключовими експлуатаційними параметрами є частота удару (зазвичай 600-750 ударів/хв) та амплітуда стрибка (40-85 \, мм). Висока частота та значна амплітуда забезпечують глибоке проникнення ударної хвилі, що особливо ефективно для ущільнення щільних та глинистих ґрунтів.

3. Сила Удару (Impact Force): Цей параметр, який вимірюється в кілоньютонах (кН), є вирішальним. Професійні вібротрамбовки мають силу удару в діапазоні 12-25 \, кН, що дозволяє досягти високої щільності ґрунту за мінімальну кількість проходів.

⛽ 2. Типи Двигунів: Бензин, Дизель та Електро

Вибір типу приводу вібротрамбовки визначається умовами експлуатації, необхідною потужністю та вимогами до екологічності.

1. Бензинові Вібротрамбовки: Найпоширеніший тип, що забезпечує максимальну мобільність та високу потужність. Зазвичай використовуються двотактні або чотиритактні двигуни внутрішнього згоряння (наприклад, Honda GX). Двотактні легші, але вимагають масляно-бензинової суміші; чотиритактні екологічніші та тихіші.

2. Дизельні Вібротрамбовки: Використовуються рідше, переважно для найважчих ґрунтів та при великих обсягах робіт. Вони відрізняються вищим крутним моментом і меншою витратою палива, але значно важчі та дорожчі.

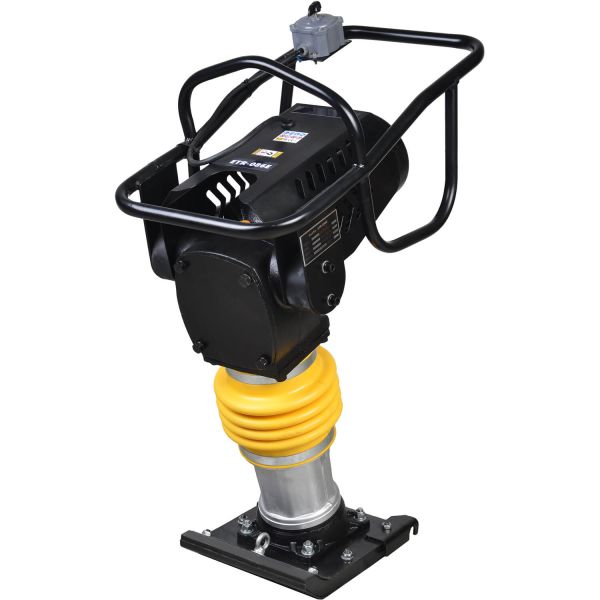

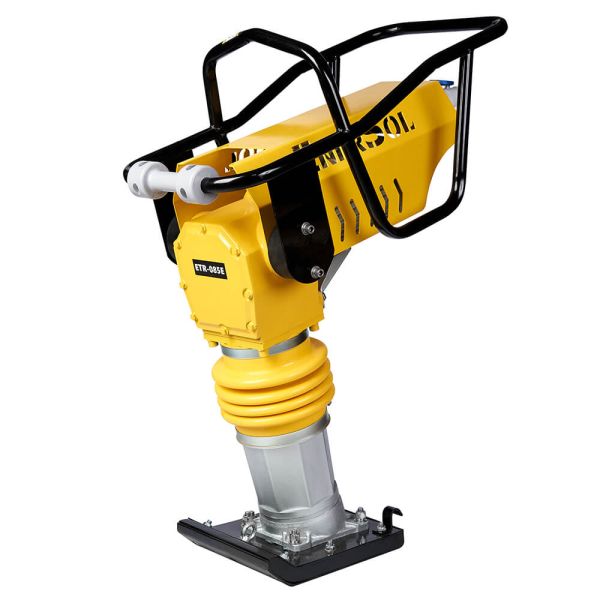

3. Електричні Вібротрамбовки: Призначені для роботи в закритих приміщеннях, шахтах, тунелях або приміщеннях з високими вимогами до шуму та вихлопних газів. Вони легші в обслуговуванні, але обмежені довжиною кабелю, що знижує їхню мобільність.

⚖️ 3. Експлуатаційні Характеристики та Критерії Вибору

Вибір вібротрамбовки повинен базуватися на типі ґрунту, з яким планується робота, та умовах експлуатації.

Для зв'язних ґрунтів (глина, суглинок) потрібна висока сила удару та менша частота. Для незв'язних ґрунтів (пісок, гравій) ефективніша висока частота вібрації та менша амплітуда. Вібротрамбовки загального призначення є універсальними та підходять для більшості типів ґрунтів.

🚧 4. Технологія Ущільнення та Правила Експлуатації

Правильне використання вібротрамбовки є запорукою досягнення необхідного коефіцієнта ущільнення, що вимагає дотримання певних технологічних норм.

1. Пошарове Ущільнення: Ґрунт завжди ущільнюється шарами. Оптимальна товщина шару для вібротрамбовки становить 15-25 \, см. Ущільнення занадто товстого шару призведе до того, що верхня частина ущільниться, а нижня залишиться рихлою.

2. Вологість Ґрунту: Вологість має бути оптимальною. Занадто сухий ґрунт не піддається ефективному ущільненню (він лише розпушується), а надто вологий (перенасичений водою) стає пластичним та "пливе" під час трамбування. Для визначення оптимальної вологості використовується метод стандартизованого ущільнення (метод Проктора).

3. Кількість Проходів: Для досягнення 95-98\% ущільнення зазвичай потрібно 3-5 проходів по одній ділянці. Оператор повинен рухатися повільно, забезпечуючи перекриття між проходами на 1/3  ширини підошви.

🛠️ 5. Обслуговування, Зниження Вібрації та Безпека

Через високі вібраційні та ударні навантаження вібротрамбовка потребує регулярного та ретельного обслуговування.

1. Система Гасіння Вібрації: Професійні вібротрамбовки оснащені потужними амортизаторами (зазвичай гумовими), які відокремлюють робочий механізм від ручки управління. Це критично важливо для захисту оператора від синдрому вібраційної хвороби.

2. Обслуговування Двигуна: Для бензинових моделей необхідна регулярна заміна мастила та фільтрів, а також контроль рівня мастила в редукторі. Вібрація посилює зношення всіх рухомих частин.

3. Підошва (Башмак): Виготовляється із зносостійкого полімеру або металу. Її стан має контролюватися. Для роботи з асфальтом або бруківкою на підошву кріпиться спеціальний амортизаційний килимок, який запобігає пошкодженню покриття.

4. Безпека: Оператор зобов'язаний використовувати засоби індивідуального захисту: антивібраційні рукавички, захисні окуляри та навушники (через високий рівень шуму).

❓ FAQ: Часті Запитання про Вібротрамбовки

1. Яка різниця між вібротрамбовкою та віброплитою?

Вібротрамбовка (вібронога) створює високу ударну силу (12-25 \, кН) на малій площі з великою амплітудою. Вона ідеальна для ущільнення глини, зв'язних ґрунтів та роботи у вузьких траншеях. Віброплита створює низьку ударну силу з високою частотою на великій площі. Вона краще підходить для ущільнення незв'язних ґрунтів (пісок, щебінь) та асфальту.

2. Чи можна використовувати вібротрамбовку для ущільнення щебеню?

Так, але віброплита зазвичай є більш ефективною для щебеню та гравію, оскільки ці матеріали краще ущільнюються під дією високої частоти вібрації, а не удару. Вібротрамбовка може використовуватися для щебеню, але бажано, щоб шар не був надто товстим.

3. Що таке "оптимальна вологість ґрунту"?

Оптимальна вологість — це вміст води в ґрунті, при якому він досягає максимальної щільності при мінімальній кількості проходів. Зазвичай це такий стан, коли ґрунт при стисканні в кулаці утворює міцну грудку, але не виділяє воду. Ущільнення сухого або перезволоженого ґрунту буде неефективним.
